Che si tratti di un asse di movimentazione, di un banco prova o di un dispositivo di assemblaggio, la qualità del moto lineare non dipende solo dalla capacità di carico nominale del componente. Condizioni di carico, geometria di montaggio, precarico, materiale, lubrificazione e approvvigionamento vanno considerati nel loro insieme.
In pratica, l’intera catena di precisione determina se un asse scorre fluido, raggiunge la posizione in modo ripetibile e resta stabile per la vita utile prevista. Anche piccole deviazioni di superfici di montaggio, parallelismo o precarico possono modificare attrito, usura e forze di azionamento. La selezione dovrebbe quindi partire da condizioni di carico e montaggio chiaramente definite.
Partire dal profilo di carico
I parametri iniziali comprendono massa in movimento, carico utile, direzione delle forze, momenti, accelerazione, corsa, velocità e ciclo di lavoro. Vanno considerati anche carichi d’urto, arresti di emergenza e installazione verticale. Solo allora si possono valutare capacità di carico e vita utile calcolata. Gli strumenti di configurazione online MISUMI consentono di definire i parametri rilevanti già in fase di progettazione e adattare i componenti alla specifica applicazione.
È altrettanto importante definire gli obiettivi. L’applicazione richiede soprattutto scorrevolezza, elevata rigidezza, alta ripetibilità o lunga durata con poca manutenzione? Un dispositivo di misura ha priorità diverse rispetto a un’unità di alimentazione. Chiarire i requisiti fin dall’inizio aiuta a evitare sottodimensionamenti e precisione inutilmente costosa.
Sistema con albero lineare o guida profilata?
Gli alberi lineari, abbinati a cuscinetti lineari a sfere o boccole radenti, formano un sistema di guida modulare. Sono adatti quando lunghezza, lavorazione delle estremità o fissaggio devono essere adattati allo spazio disponibile. La rigidezza dipende da diametro, lunghezza libera, supporto e distanza tra i cuscinetti; per alberi a sbalzo va verificata la freccia.

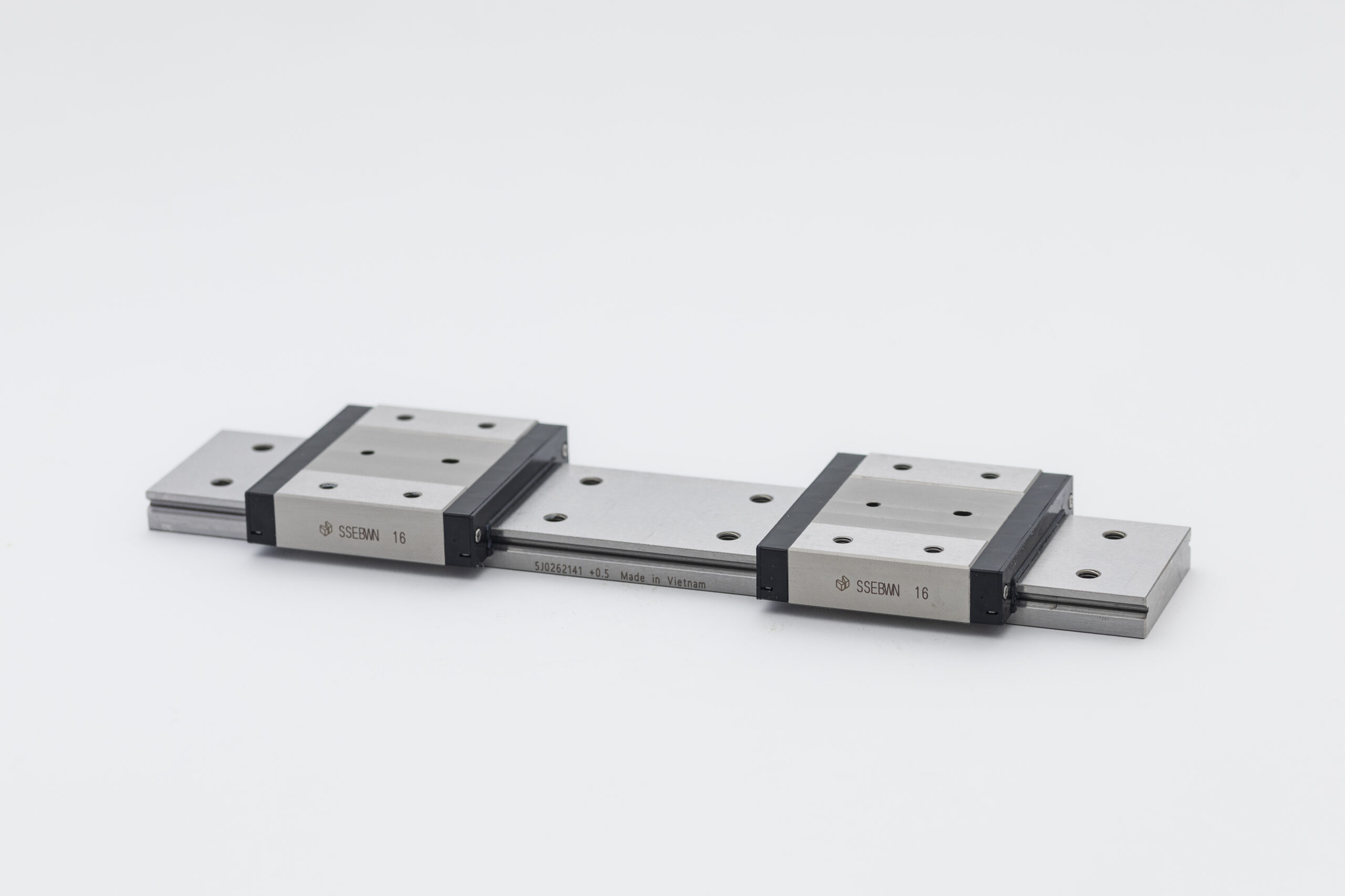

Le guide profilate combinano rotaia e carrello in un’unità compatta. Possono assorbire forze e momenti elevati in poco spazio e sono adatte ad assi rigidi e precisi. Richiedono però maggiore accuratezza nel montaggio e nell’allineamento. I fattori decisivi sono carichi, momenti, spazio, struttura di supporto, montaggio e qualità del movimento.

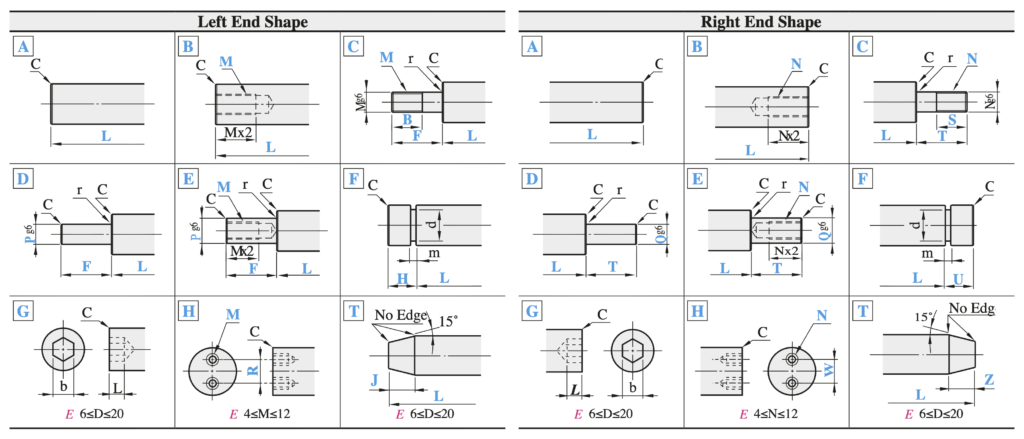

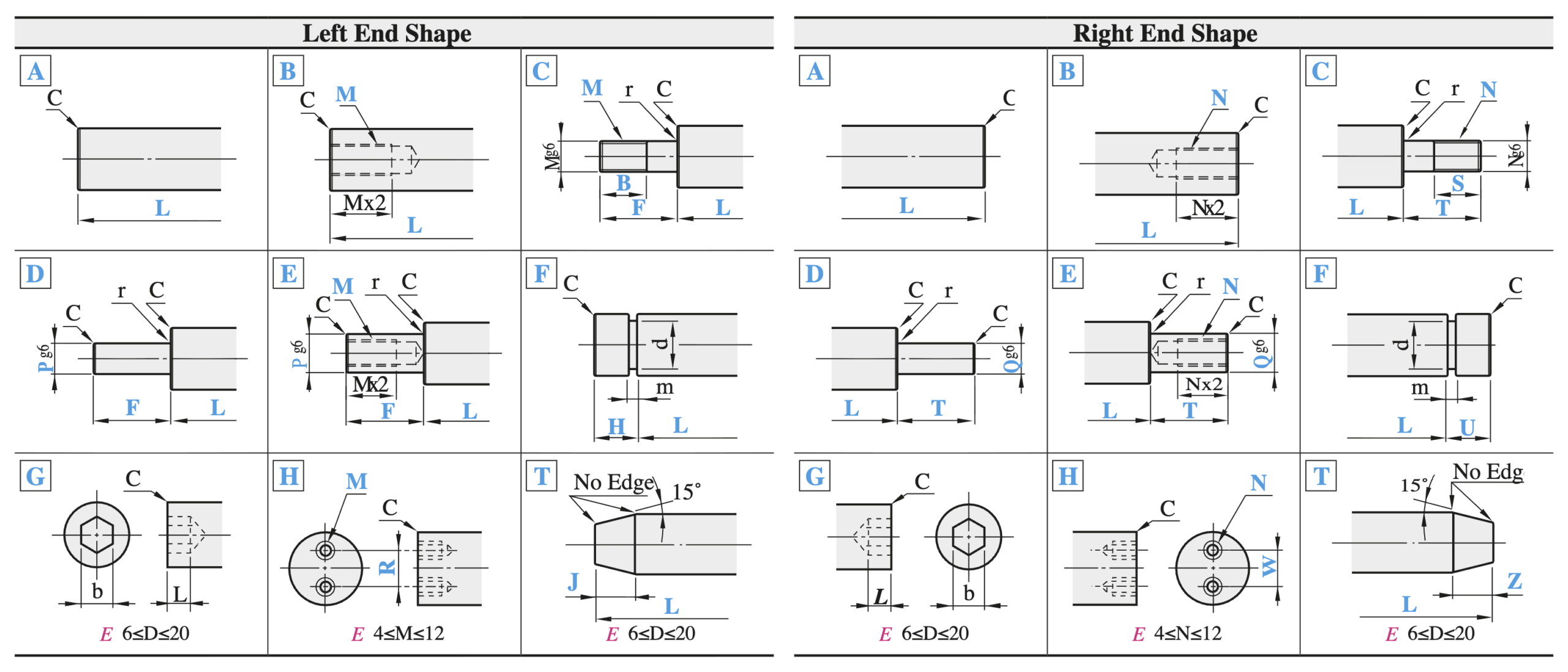

Indicazione pratica: se un carico agisce sul carrello con un lungo braccio di leva, la capacità di sopportare i momenti può favorire una guida profilata. Per unità modulari di regolazione o alimentazione, dove le estremità degli alberi devono adattarsi a interfacce esistenti, un sistema configurabile con albero lineare può essere più semplice. MISUMI offre soluzioni configurabili per entrambi gli approcci. Gli alberi lineari possono essere definiti per lunghezza, tolleranza, trattamento superficiale e lavorazione delle estremità; per le guide profilate, a seconda della serie, sono selezionabili lunghezza della rotaia, carrello, precarico e classe di precisione.
La superficie di montaggio fa parte del sistema di guida
Per gli alberi lineari, tolleranza sul diametro, rettilineità e circolarità influenzano l’accoppiamento con cuscinetti o boccole. Con estremità a gradino, filettature o flange contano anche concentricità e perpendicolarità. Con due alberi paralleli, l’allineamento determina se i cuscinetti scorrono liberamente o lavorano in contrasto.
Lo stesso principio vale per le guide profilate: una guida precisa non può compensare una piastra di base irregolare o deformata. Superfici di riferimento, planarità, parallelismo, battute e sequenza di serraggio devono rientrare nel piano di montaggio. Già nel CAD va definita la superficie di riferimento principale e l’allineamento della seconda rotaia.
Scegliere con attenzione il precarico
Il precarico riduce il gioco interno e aumenta la rigidezza della guida, migliorando ripetibilità e stabilità. Un precarico elevato, però, non è sempre ottimale: aumenta la resistenza al moto e la sensibilità agli errori di montaggio. Con strutture meno rigide, differenze di temperatura o assi lunghi, un precarico moderato può essere più robusto. Precarico, precisione di montaggio e struttura portante devono essere coordinati.
Considerare fin dall’inizio ambiente operativo e manutenzione
Materiale e finitura superficiale non si scelgono solo in base alla capacità di carico. Umidità, detergenti, polvere, temperatura e requisiti igienici determinano se usare acciaio temprato, acciaio inossidabile o un rivestimento specifico. In ambienti contaminati, guarnizioni adeguate proteggono le piste; a temperature elevate servono versioni idonee.
Anche la lubrificazione va considerata in fase di progettazione. Lubrificante, intervallo di rilubrificazione e accessibilità devono essere adeguati a velocità, carico, temperatura e ambiente. Punti di lubrificazione e accessi per la manutenzione dovrebbero essere visibili nel modello 3D e raggiungibili dopo il montaggio. Una guida non ispezionabile o rilubrificabile una volta installata non è una soluzione robusta.
Configurare anziché adattare a posteriori le interfacce
Spesso servono componenti aggiuntivi perché un componente standard non si adatta esattamente all’interfaccia. Adattatori, disegni di lavorazione personalizzati e trasferimento manuale dei dati aumentano lavoro e rischio di errori. I componenti configurabili evitano, in molti casi, adattatori, lavorazioni aggiuntive o disegni dedicati richiesti da dimensioni standard fisse.
Per agevolare il passaggio dalla progettazione all’approvvigionamento, MISUMI offre varianti configurabili, dati CAD e un codice articolo univoco per ogni combinazione. Le geometrie possono così essere integrate nel progetto e replicate con precisione per ricambi o ordini ripetuti, senza ambiguità tra il componente a disegno e quello fornito. Carico e condizioni di montaggio restano determinanti per la scelta della variante.
Verificare il sistema prima dell’approvazione del progetto
L’approvazione del progetto richiede più della verifica dei valori di catalogo. Vanno controllati calcoli di carico e durata, deformazione della struttura portante, concetto di montaggio, arresti di fine corsa, lubrificazione, accessibilità e intercambiabilità. Occorre inoltre verificare se carrelli o cuscinetti possano essere sostituiti senza smontare completamente la macchina.
Un moto lineare preciso non si ottiene con un singolo componente ad alta precisione, ma con una catena coordinata di guida, cuscinetti, struttura di supporto, montaggio, ambiente e manutenzione. Per chi progetta con componenti MISUMI, anche la configurazione è una decisione progettuale: i parametri inseriti determinano non solo ciò che viene ordinato, ma anche il comportamento dell’asse finito. Considerare insieme questi fattori migliora il movimento e riduce problemi di messa in servizio e correzioni non pianificate.
