Perché ogni caratteristica di un componente richiede una tolleranza
Le tolleranze definiscono lo scostamento ammissibile tra il componente reale e il modello nominale. La loro determinazione costituisce una delle fasi più critiche dello sviluppo prodotto. Poiché ogni tolleranza comporta un costo, la scelta dei limiti dimensionali e geometrici deve rappresentare un equilibrato compromesso tra esigenze contrastanti.
Per una corretta assegnazione, il progettista deve conoscere a fondo le funzioni operative del componente, quali condizioni di montaggio, accoppiamenti e quote funzionali critiche. Secondo i moderni principi di quotatura, ogni caratteristica (feature) del pezzo dovrebbe prevedere una specifica tolleranza in termini di dimensione, forma, orientamento e posizione.
Mentre molti ingegneri e specialisti di Quality Control ritengono questo approccio ridondante o eccessivo, occorre chiedersi: definire la tolleranza per ogni singola caratteristica comporta davvero requisiti più stringenti, maggiori ispezioni e un aumento della complessità?

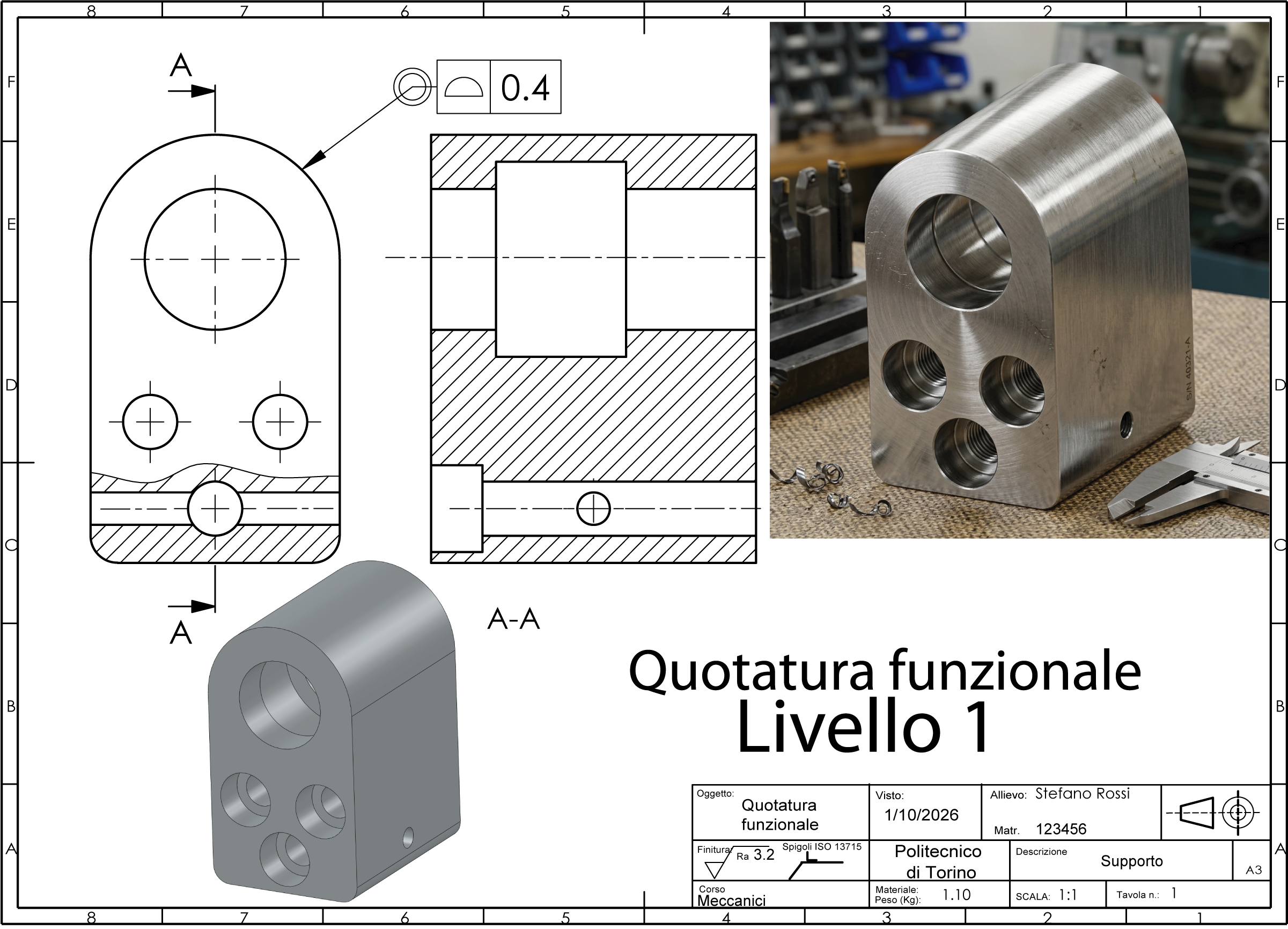

Si consideri, ad esempio, il dimensionamento funzionale del componente in figura 1. Il progettista può applicare un primo livello base di quotatura definendo una tolleranza del profilo distribuita sull’intero pezzo (indicata con il simbolo “all over” sulla freccia d’indicazione). L’obiettivo principale è approssimare il più possibile la geometria ideale mantenendo uno scostamento generale entro ±0,2 mm. Sebbene questo approccio fornisca un disegno tecnico completo di ogni specifica, rende il pezzo complesso da verificare tramite macchina di misura a coordinate (CMM). Risulta invece più idoneo il controllo mediante scansione laser o sistemi di visione 3D.
Una seconda opzione prevede la definizione di tre datum funzionali coerenti con i vincoli di montaggio e di accoppiamento del pezzo, pur mantenendo un livello di quotatura essenziale (fig. 2). Ciascun datum viene qualificato mediante tolleranze geometriche di planarità e perpendicolarità; contestualmente, la tolleranza del profilo generale, gestita secondo la norma ISO 22081, garantisce la completa e univoca definizione geometrica del disegno.
Spesso è necessario esplicitare con maggiore chiarezza le tolleranze dimensionali e di posizione dei fori, giungendo alla quotatura illustrata in figura 3. Rispetto alla configurazione precedente, sono state introdotte una tolleranza dimensionale generale e l’esigenza di inviluppo Ⓔ, così da garantire il controllo integrato di tutti gli errori di forma.
Infine, il progettista può scegliere di controllare con maggiore accuratezza gli errori di forma e di posizione delle superfici applicando tolleranze di profilo dedicate (fig. 4). Questo approccio comporta tuttavia un incremento dei costi sia in fase di progettazione sia di collaudo, richiedendo un impiego maggiore di risorse e competenze tecniche specialistiche.

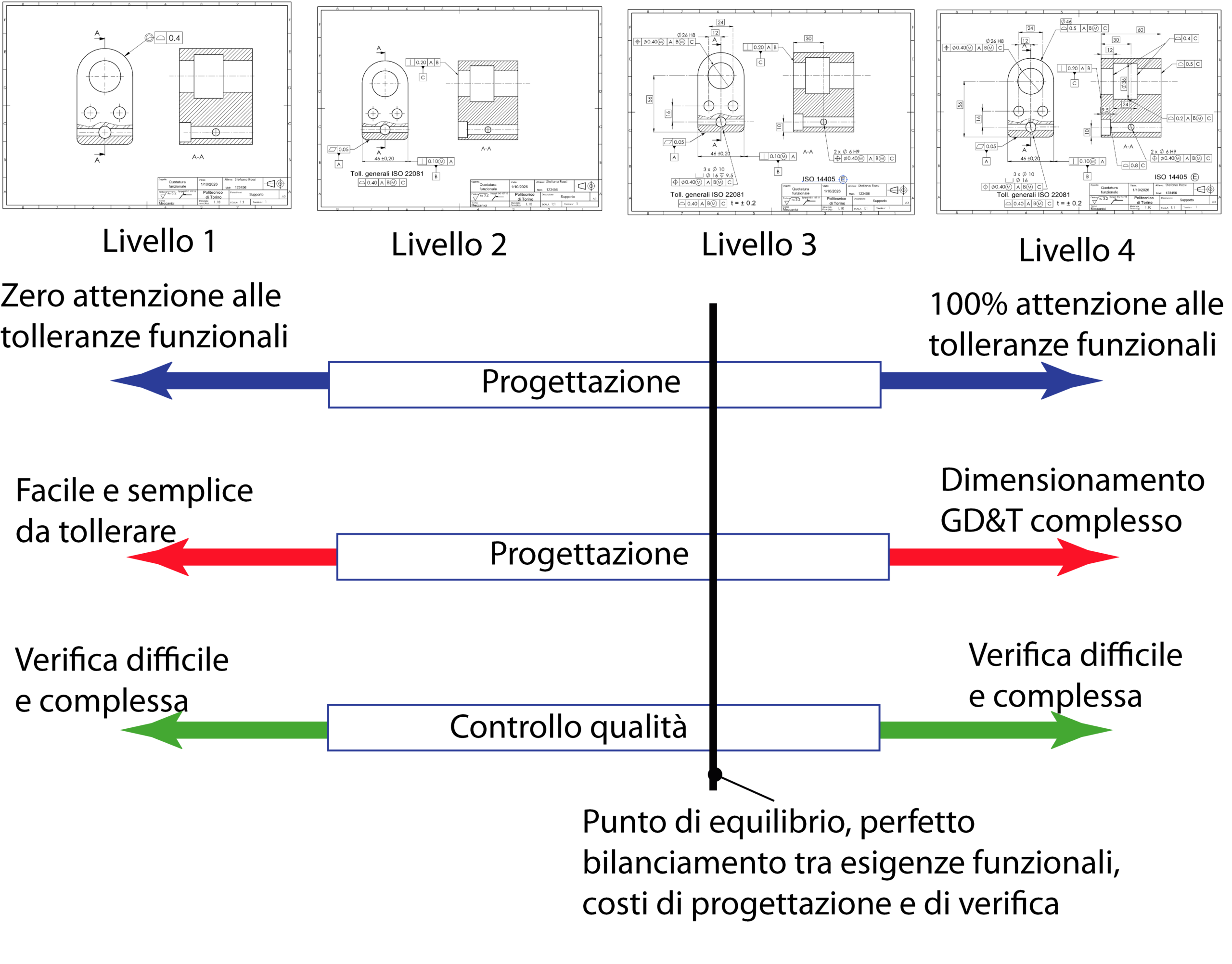

In figura 5 sono riportati i quattro disegni di quotatura del supporto, disposti da sinistra a destra in ordine crescente di complessità e precisione. La zona di sinistra è destinata ai componenti economici e non critici. Al centro si collocano i pezzi che richiedono maggiore accuratezza dimensionale, mentre la sezione di destra accoglie i componenti speciali destinati a contesti ad alta affidabilità o sicurezza (es. campo bioingegneristico). Poiché queste ultime opzioni richiedono un impegno economico e tecnico elevato, risulta indispensabile bilanciare le esigenze funzionali con la sostenibilità dei costi di progettazione e di controllo.
Molti piani di controllo prevedono l’ispezione e il campionamento delle sole dimensioni critiche. Tuttavia, la presenza di quote critiche su un disegno non autorizza a trascurare le altre: ogni singola caratteristica di ogni componente prodotto deve rigorosamente rientrare nelle tolleranze previste per essere accettata.

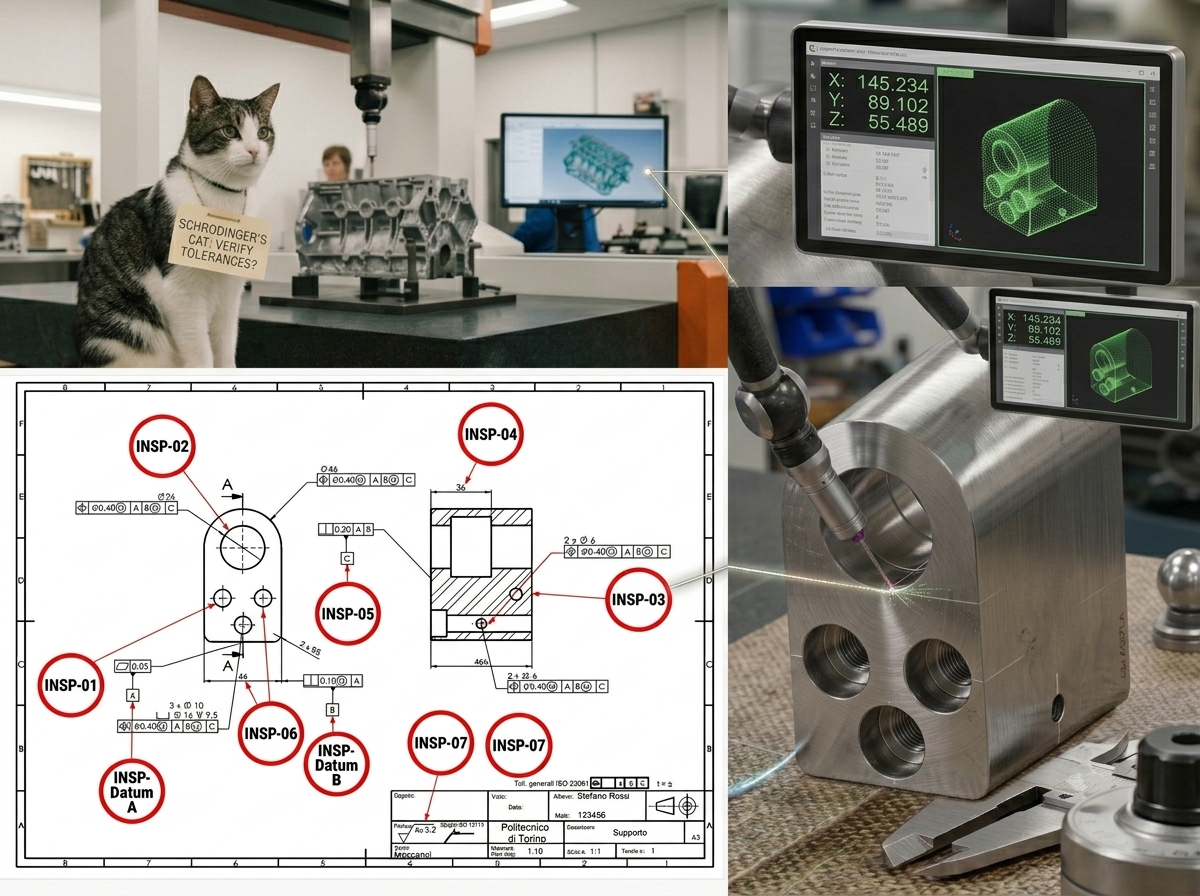

In un certo senso, ci troviamo davanti a un paradosso simile a quello del gatto di Schrödinger (fig. 6): finché non decidiamo di misurarle, lo stato di quelle quote non verificate resta un’incognita. Ciononostante, a seconda del piano di gestione della qualità adottato, non sussiste quasi mai l’obbligo di ispezionare il 100% delle caratteristiche del pezzo.
