L’analisi strutturale mediante il Metodo degli Elementi Finiti (FEM) rappresenta oggi uno strumento indispensabile per la progettazione dei macchinari industriali. Oltre alla verifica della resistenza, le moderne simulazioni consentono di valutare rigidezza, comportamento dinamico, resistenza a fatica e opportunità di alleggerimento delle strutture. Attraverso casi applicativi reali, l’articolo mostra come il FEM possa supportare l’ottimizzazione di telai e sistemi meccanici complessi, riducendo costi e tempi di sviluppo.
Nel panorama industriale contemporaneo la progettazione di un macchinario non può più limitarsi a garantire che la struttura sia sufficientemente resistente a sopportare i carichi previsti. La crescente pressione competitiva impone infatti di sviluppare soluzioni sempre più leggere, economiche, affidabili e performanti, riducendo al contempo i tempi di sviluppo e il numero di prototipi fisici necessari per raggiungere il prodotto finale. In questo contesto, l’analisi strutturale mediante il Metodo degli Elementi Finiti (FEM, Finite Element Method) ha assunto un ruolo centrale all’interno del processo progettuale, trasformandosi da semplice strumento di verifica a vero e proprio supporto decisionale.
Se fino a pochi decenni fa il dimensionamento delle carpenterie veniva effettuato principalmente attraverso formule della Scienza delle Costruzioni e coefficienti di sicurezza spesso molto conservativi, oggi il progettista dispone di strumenti numerici capaci di simulare con elevata accuratezza il comportamento reale di strutture complesse, identificando in anticipo le criticità e consentendo interventi mirati di ottimizzazione. L’obiettivo non è più solamente evitare il collasso strutturale, ma comprendere come il macchinario si deformi, come vibri, come distribuisca gli sforzi e come reagisca alle diverse condizioni operative durante l’intero ciclo di vita.
Oltre la resistenza: la ricerca della rigidezza
Nell’immaginario comune l’analisi strutturale viene spesso associata esclusivamente alla verifica della resistenza dei materiali e alla prevenzione dei cedimenti meccanici. In molti contesti industriali, tuttavia, il raggiungimento della tensione di snervamento rappresenta soltanto una delle possibili criticità, e spesso non è nemmeno quella più importante. Per numerose macchine automatiche, impianti di produzione e sistemi di precisione, il vero parametro limitante è costituito dalle deformazioni elastiche che la struttura subisce durante il funzionamento.
Un componente può infatti lavorare con ampi margini di sicurezza rispetto ai limiti di resistenza del materiale e, allo stesso tempo, presentare spostamenti o flessioni tali da compromettere le prestazioni dell’intero sistema. È il caso dei centri di lavoro ad alta precisione, delle macchine utensili, delle linee automatiche per il packaging, dei robot industriali e delle apparecchiature per il controllo dimensionale. In queste applicazioni anche deformazioni dell’ordine di pochi decimi o centesimi di millimetro possono tradursi in errori di posizionamento, difetti di lavorazione, aumento degli scarti o perdita di qualità del prodotto finale.
La progettazione strutturale non deve quindi limitarsi a garantire che le tensioni massime rimangano inferiori ai valori ammissibili, ma deve assicurare che la rigidezza complessiva della macchina sia adeguata alle tolleranze richieste dal processo produttivo.
Attraverso la simulazione numerica è possibile individuare le aree caratterizzate da maggiore cedevolezza strutturale, analizzare la distribuzione degli spostamenti e valutare l’efficacia di eventuali modifiche progettuali prima ancora della realizzazione del prototipo. Le mappe di deformazione consentono infatti di identificare rapidamente i punti in cui la struttura si deforma di più e dove un intervento mirato può produrre i maggiori benefici.
Tra le strategie più comuni rientrano l’aumento del momento d’inerzia delle sezioni resistenti, l’introduzione di nervature di irrigidimento, la modifica della geometria dei collegamenti o l’ottimizzazione della disposizione dei materiali. Spesso è possibile ottenere incrementi significativi della rigidezza con aumenti di peso molto contenuti, concentrando il materiale esclusivamente nelle zone realmente sollecitate. Questo approccio consente non solo di migliorare la precisione operativa della macchina, ma anche di ridurre i costi di produzione e i tempi di sviluppo, evitando sovradimensionamenti inutili e progettando strutture più efficienti e performanti.
Le vibrazioni: il nemico invisibile
Un altro aspetto da considerare in numerose applicazioni industriali è il comportamento dinamico della struttura, Infatti, la maggior parte dei macchinari ha grandi masse in movimento e un disequilibrio fra esse può produrre grandi vibrazioni. Esse possono compromettere la precisione delle lavorazioni, accelerare i fenomeni di fatica e ridurre sensibilmente la vita utile del macchinario.
Per questa ragione l’analisi modale costituisce ormai una fase standard del processo progettuale. Attraverso un’analisi modale è possibile analizzare i modi di vibrare e le frequenze proprie.

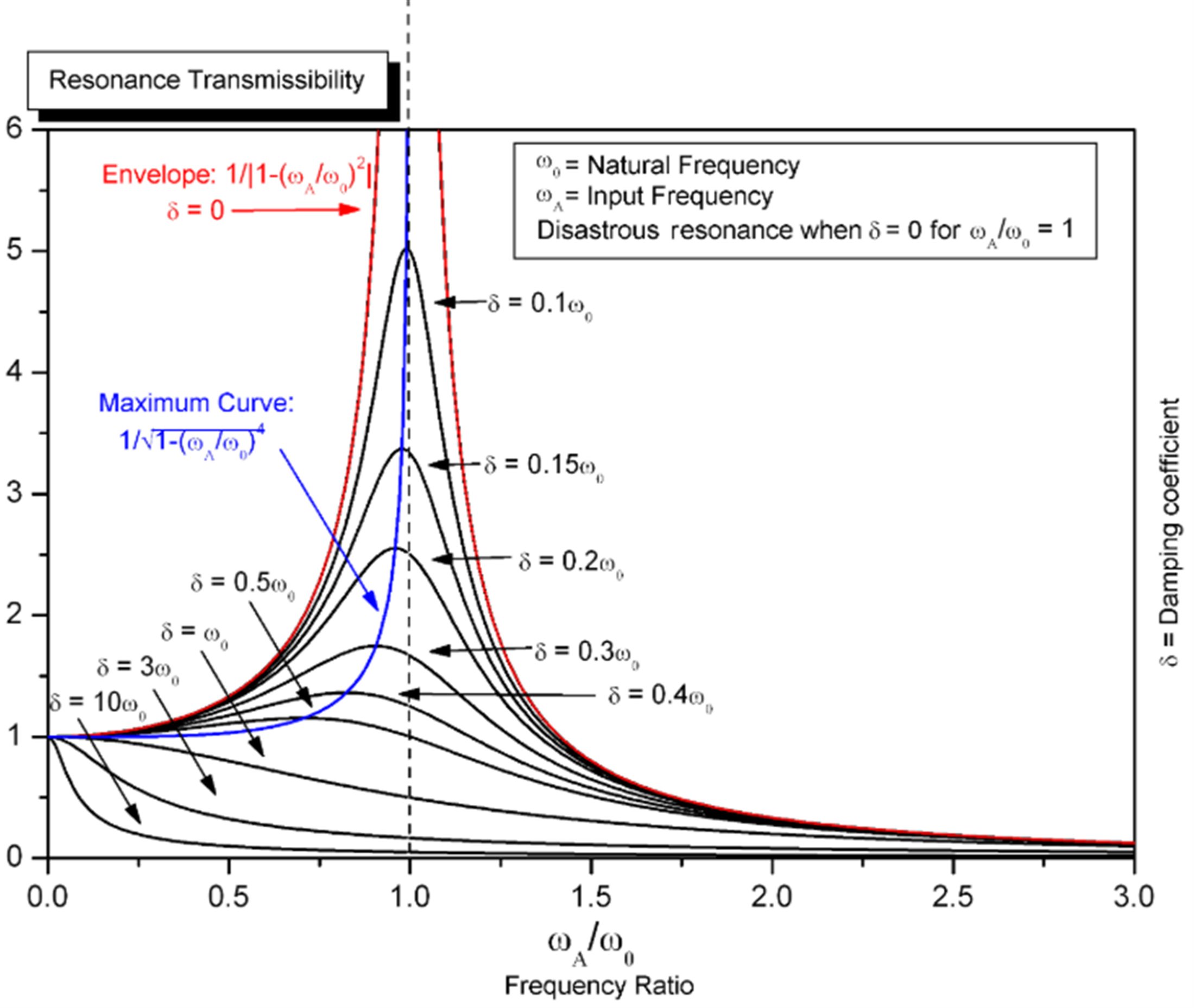

Quando una frequenza di eccitazione, che può essere dovuta alla frequenza di rotazione di un motore o un albero, di un passaggio periodico di denti di un ingranaggio, del moto alternativo di pistoni e bielle o degli impulsi generati da una pressa, coincide con una delle frequenze naturali del sistema si verifica il fenomeno della risonanza, caratterizzato da un forte incremento delle ampiezze vibratorie. Anche una sollecitazione relativamente modesta può quindi generare deformazioni elevate e provocare danneggiamenti inattesi.
L’individuazione preventiva delle frequenze critiche consente al progettista di intervenire sulla distribuzione delle masse e delle rigidezze, modificando il comportamento dinamico della macchina già nelle prime fasi di sviluppo.
La fatica: quando il problema non è il carico ma il numero di cicli
Molti cedimenti strutturali avvengono in condizioni apparentemente paradossali. Componenti che lavorano ben al di sotto del limite di snervamento possono infatti rompersi dopo milioni di cicli di funzionamento.
Il fenomeno prende il nome di fatica e rappresenta una delle principali cause di guasto nei macchinari industriali. Infatti, è normale che un macchinario industriale faccia anche centinaia di cicli al minuto, spesso continuamente per tutti i giorni.

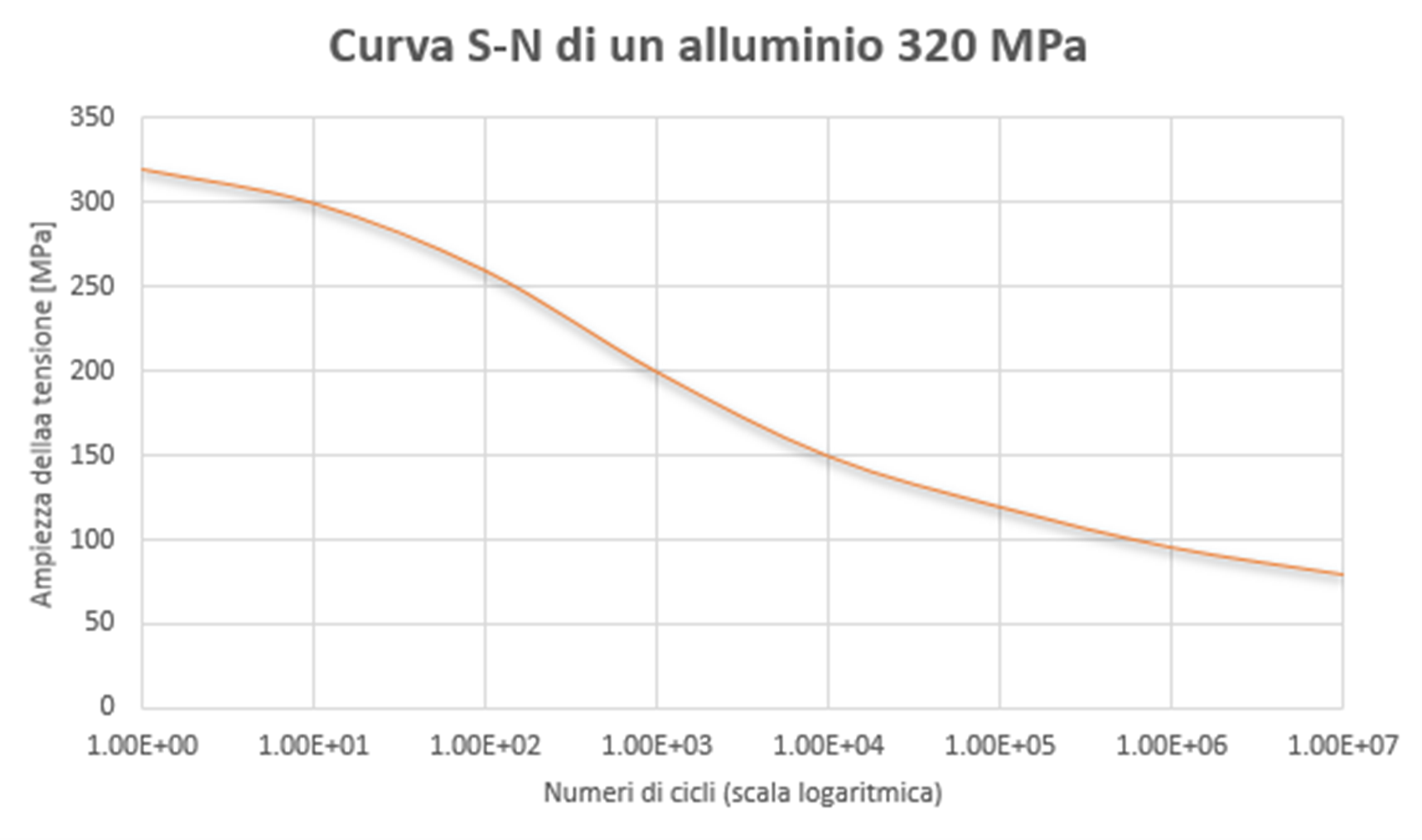

La valutazione della vita utile viene generalmente effettuata attraverso le curve S-N, che correlano l’ampiezza della tensione alternata σ con il numero di cicli a rottura (N):
dove (m) e (C) sono parametri determinati sperimentalmente.
L’integrazione tra risultati FEM e modelli di fatica consente di stimare con buona accuratezza la durata attesa dei componenti e di individuare eventuali punti deboli prima della loro realizzazione.
Particolare attenzione viene generalmente dedicata alle saldature, alle connessioni bullonate e alle zone caratterizzate da brusche variazioni geometriche, che rappresentano i punti più vulnerabili all’innesco delle cricche e quindi di rottura per fatica.
L’ottimizzazione strutturale come strumento competitivo
Una delle evoluzioni più significative degli ultimi anni riguarda l’impiego dell’analisi FEM non soltanto per verificare un progetto esistente, ma per generare automaticamente configurazioni migliori.
In pratica, si cerca di testare centinaia di forme differenti per trovare quella migliore, ossia dove la massa totale della struttura viene minimizzata mantenendo tensioni e deformazioni entro limiti accettabili.
L’approccio consente di individuare rapidamente soluzioni che difficilmente emergerebbero attraverso una progettazione tradizionale basata esclusivamente sull’esperienza del tecnico.
In molti casi le riduzioni di massa ottenibili superano il 20 o il 30%, con benefici che si riflettono non soltanto sul costo del materiale ma anche sulle prestazioni dinamiche, sui consumi energetici e sulle operazioni di trasporto e installazione.
La frontiera della Topology Optimization
L’evoluzione più avanzata di questo approccio è rappresentata dalla Topology Optimization, una metodologia che ribalta completamente il tradizionale processo progettuale.
Invece di definire la forma del componente e verificarne il comportamento, il progettista assegna unicamente i confini del macchinario, i carichi e i vincoli. È quindi l’algoritmo a determinare la distribuzione ottimale del materiale.
Il risultato finale è spesso caratterizzato da geometrie organiche che ricordano le strutture presenti in natura, dove il materiale viene collocato esclusivamente nelle regioni realmente necessarie alla trasmissione degli sforzi.
Compito del progettista poi è quello di trasformare queste geometrie solide in progetti realizzabili costituiti da carpenterie e strutture industriali.

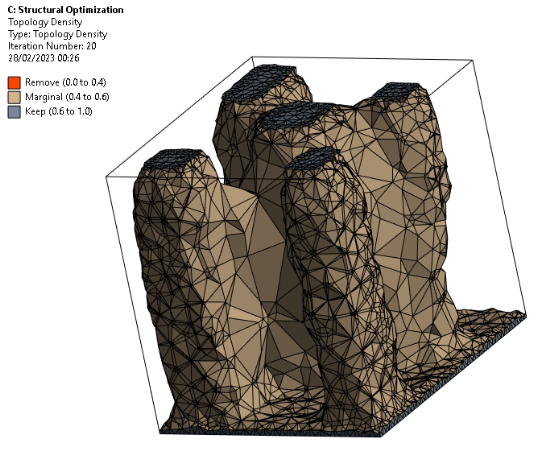

Figura 2 Esempio di risultato di analisi topologica. Come si puà intuire, questo macchinario non può essere costruito con questa geometria, ma è compito del progettista quello di progettare un macchinario con una geometria simile.

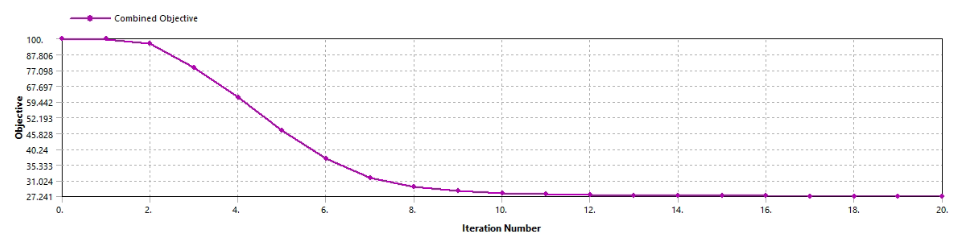

Figura 3 Storia dell’ottimizzazione topologica effettuata. In ascissa il numero di iterazioni, in ordinata il peso del componente. Si può vedere come nelle prime iterazioni il peso diminuisce poco, per poi aumentare drasticamente la sua discesa fino a un asintoto finale
Ottimizzazione di un telaio per macchina automatica: un caso applicativo
Un esempio particolarmente significativo riguarda il telaio di un macchinario industriale. Durante la fase iniziale di progettazione, il telaio era stato dimensionato secondo criteri tradizionali, utilizzando profili scatolati e piastre di irrigidimento distribuite uniformemente lungo la struttura. La prima analisi FEM ha evidenziato come gran parte del materiale lavorasse a livelli di tensione estremamente ridotti, inferiori al 15% del limite di snervamento dell’acciaio impiegato.
La simulazione ha inoltre mostrato che le deformazioni globali erano concentrate in corrispondenza delle zone di collegamento tra il basamento e il supporto della testa operatrice, mentre vaste porzioni della carpenteria risultavano sostanzialmente sovradimensionate. Attraverso una serie di iterazioni progettuali è stato possibile eliminare alcune piastre, ridurre gli spessori di diverse lamiere e concentrare il materiale nelle aree realmente soggette a elevati gradienti di tensione.
Al termine dell’ottimizzazione la massa complessiva del telaio è diminuita del 28%, mentre la deformazione massima sotto carico è stata ridotta del 12%. Oltre al risparmio di materiale, la riduzione della massa ha comportato una diminuzione dei costi di trasporto e installazione, dimostrando come l’analisi FEM possa generare benefici che vanno ben oltre la semplice verifica strutturale.

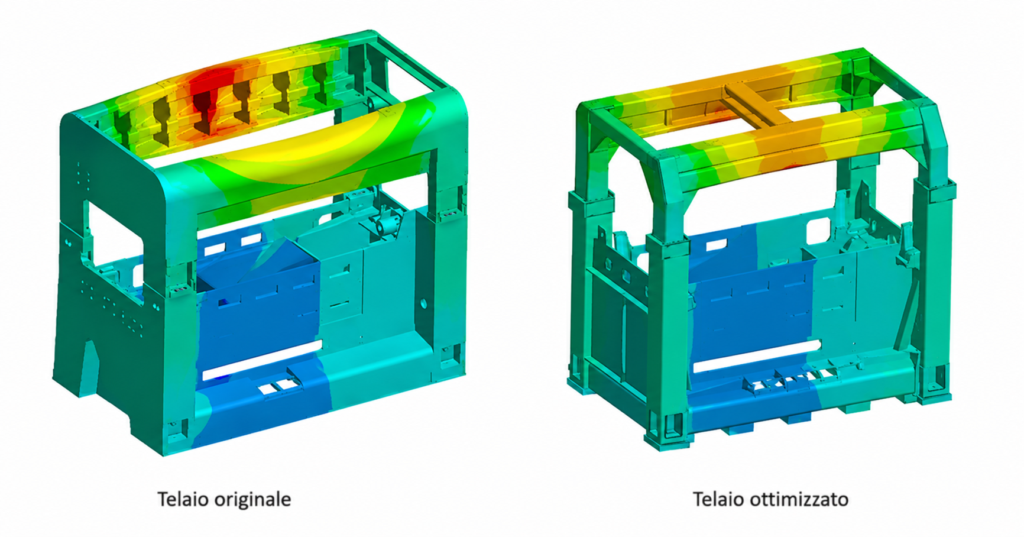

Figura 4 Ottimizzazione attraverso analisi topologica. La geometria di destra è il macchinario originale, mentre quello di sinistra quello ottimizzato.
Analisi dinamica di un braccio robotizzato
Un secondo esempio riguarda un manipolatore industriale utilizzato per operazioni di pick-and-place ad alta velocità. Durante i test sul prototipo erano state rilevate vibrazioni indesiderate in corrispondenza delle accelerazioni più elevate, con conseguente perdita di precisione nel posizionamento.
L’analisi modale ha evidenziato una prima frequenza naturale pari a circa 18 Hz, molto vicina alla frequenza dominante generata dai cicli di lavoro del robot. La situazione risultava quindi prossima a una condizione di risonanza. Anziché aumentare indiscriminatamente gli spessori, utilizzando il modello FEM si è potuto modificare la distribuzione delle masse e incrementare localmente il momento d’inerzia delle sezioni più critiche, senza aumentare il peso complessivo.
A seguito delle modifiche, la prima frequenza naturale è stata portata a circa 27 Hz, allontanandola dalla banda di eccitazione del sistema. La riduzione delle vibrazioni ha consentito di migliorare la precisione di posizionamento e di aumentare la velocità operativa del robot senza incrementare il peso complessivo della struttura. In questo caso il FEM non ha semplicemente evitato un cedimento strutturale, ma ha contribuito direttamente al miglioramento delle prestazioni produttive della macchina.
Simulare non basta: il ruolo della validazione
Nonostante l’elevato livello di accuratezza raggiunto dagli strumenti moderni, una simulazione rimane sempre una rappresentazione semplificata della realtà.
Le condizioni di vincolo possono differire da quelle ipotizzate, i materiali reali possono presentare delle caratteristiche differenti da quelle ipotizzate e i carichi reali possono discostarsi dalle assunzioni iniziali. Per questo motivo la validazione sperimentale continua a rappresentare un passaggio imprescindibile.
La correlazione tra misure sperimentali e risultati numerici consente di calibrare il modello e di aumentare progressivamente il livello di affidabilità delle simulazioni successive.
Più che sostituire i test fisici, il FEM consente quindi di ridurne il numero, concentrandoli sugli aspetti realmente critici del progetto.
Conclusioni
L’analisi strutturale agli elementi finiti ha ormai superato il ruolo originario di semplice strumento di verifica per diventare una componente essenziale del processo di progettazione industriale. La possibilità di prevedere il comportamento di un macchinario prima della sua costruzione permette oggi di ridurre i costi di sviluppo, migliorare le prestazioni e aumentare l’affidabilità dei prodotti.
In un contesto in cui la competitività si misura sempre più sulla capacità di innovare rapidamente, il FEM rappresenta uno dei principali strumenti attraverso cui il progettista può trasformare dati numerici e modelli matematici in vantaggio tecnologico concreto. La sfida futura non sarà tanto quella di simulare meglio, quanto di integrare sempre più profondamente la simulazione nei processi decisionali che guidano la nascita dei macchinari di nuova generazione.
