Come ben sanno gli ingegneri di processo, negli ultimi decenni la progettazione strutturale in ambito industriale ha vissuto una trasformazione profonda, guidata dall’evoluzione degli strumenti di simulazione numerica e dalla crescente disponibilità di dati sperimentali.
Evoluzioni nella progettazione strutturale
Il metodo agli elementi finiti (FEM) ha rappresentato a lungo il riferimento principale per la verifica e l’ottimizzazione delle strutture meccaniche, consentendo di prevedere distribuzioni di tensione, deformazioni e frequenze proprie già nelle prime fasi di sviluppo del prodotto. Tuttavia, il modello FEM tradizionale rimane per sua natura una rappresentazione costruita su ipotesi semplificative e su condizioni al contorno che, seppur realistiche, colgono in modo parziale la complessità del comportamento reale in esercizio.
Tali semplificazioni sono talvolta sufficienti a garantire il livello di accuratezza necessario alla progettazione. Ma la crescente richiesta di affidabilità, riduzione dei sovradimensionamenti e contenimento dei costi ha reso evidente il limite di un approccio basato esclusivamente su modelli previsionali. Le strutture oggetto di progettazione avanzata operano infatti in condizioni sempre più variabili: carichi diversi da quelli nominali, cicli di lavoro irregolari, interazioni con sottosistemi, effetti ambientali e degrado progressivo dei materiali. In questo contesto, una progettazione evoluta rispetto agli standard del decennio passato, non si ferma più alla validazione del componente iniziale, ma si estende lungo l’intero ciclo di vita del prodotto. È proprio in questa esigenza che si inserisce il concetto di “Digital Twin” strutturale, inteso come evoluzione naturale del modello di calcolo tradizionale.
Dal modello FEM statico al modello vivo
Il modello FEM classico nasce con l’obiettivo di rappresentare un componente o un assieme in una configurazione idealizzata, definita da geometria, materiali e vincoli noti. Una volta validato, esso diventa un riferimento per la produzione e raramente viene aggiornato in base al comportamento reale del sistema. Il Digital Twin invece cambia questo approccio: il modello non è più un’entità chiusa, ma un sistema dinamico che evolve nel tempo, alimentato da dati provenienti dal campo. Sensori di deformazione, accelerometri, celle di carico e sistemi di monitoraggio forniscono informazioni continue sullo stato della struttura, permettendo di confrontare il comportamento reale con quello previsto dal modello.
Questo confronto non ha una funzione meramente diagnostica, ma diventa parte integrante del processo progettuale. Il modello numerico viene aggiornato, calibrato e raffinato sulla base dei dati acquisiti, riducendo progressivamente lo scarto tra simulazione e componente reale. In tal senso, il Digital Twin può essere visto come un “modello vivo”, capace di adattarsi alle condizioni operative e di restituire una rappresentazione sempre più fedele del sistema fisico. Per il progettista industriale, questo significa disporre di uno strumento che non solo verifica una soluzione, ma ne accompagna l’evoluzione nel tempo.
Implicazioni concettuali per la progettazione industriale
Di conseguenza, l’utilizzo del Digital Twin strutturale modifica in modo rilevante il ruolo della progettazione. Se in passato il progetto era considerato concluso al termine della fase di validazione, oggi esso diventa un processo continuo, in cui il confine tra sviluppo e utilizzo si fa sempre più sfumato. Le scelte progettuali non sono più basate esclusivamente su condizioni di carico ipotizzate, ma possono essere ricalibrate sulla base di scenari reali, osservati durante l’esercizio della macchina o dell’impianto.
Dal punto di vista industriale, questo approccio porta alcuni benefici e punti di attenzione. Anzitutto, esso consente di ridurre i sovradimensionamenti legati al coefficiente di sicurezza, solitamente utilizzati per compensare le incertezze, garantendo ugualmente la resistenza strutturale necessaria. Ovviamente queste ipotesi semplificative devono essere monitorate in modo continuativo durante l’esercizio per aggiornare le condizioni di lavoro della struttura e attivare eventuali azioni correttive, ad esempio in caso di deformazioni eccessive legate all’usura dei componenti.
Inoltre, la possibilità di simulare scenari futuri partendo dallo stato reale del sistema apre nuove prospettive nella predizione del comportamento a fatica, nella stima della vita residua e nella gestione del degrado. Il Digital Twin non sostituisce il modello di calcolo tradizionale, ma lo supera, integrandolo in un sistema più ampio che unisce progettazione, esercizio e manutenzione.
In questa prospettiva, la progettazione strutturale non è più un’attività confinata alla fase iniziale del ciclo di vita del prodotto, ma diventa un processo adattivo e data-driven. E’ importante notare che il progettista mantiene un ruolo centrale nella definizione dell’architettura del gemello digitale, poiché è lui a scegliere quali fenomeni modellare, quali grandezze monitorare e come interpretare i dati raccolti. Questo passaggio segna un’evoluzione culturale oltre che tecnologica, ponendo le basi per una progettazione industriale più consapevole, predittiva e strettamente connessa alle condizioni operative reali.
Architettura di un Digital Twin strutturale

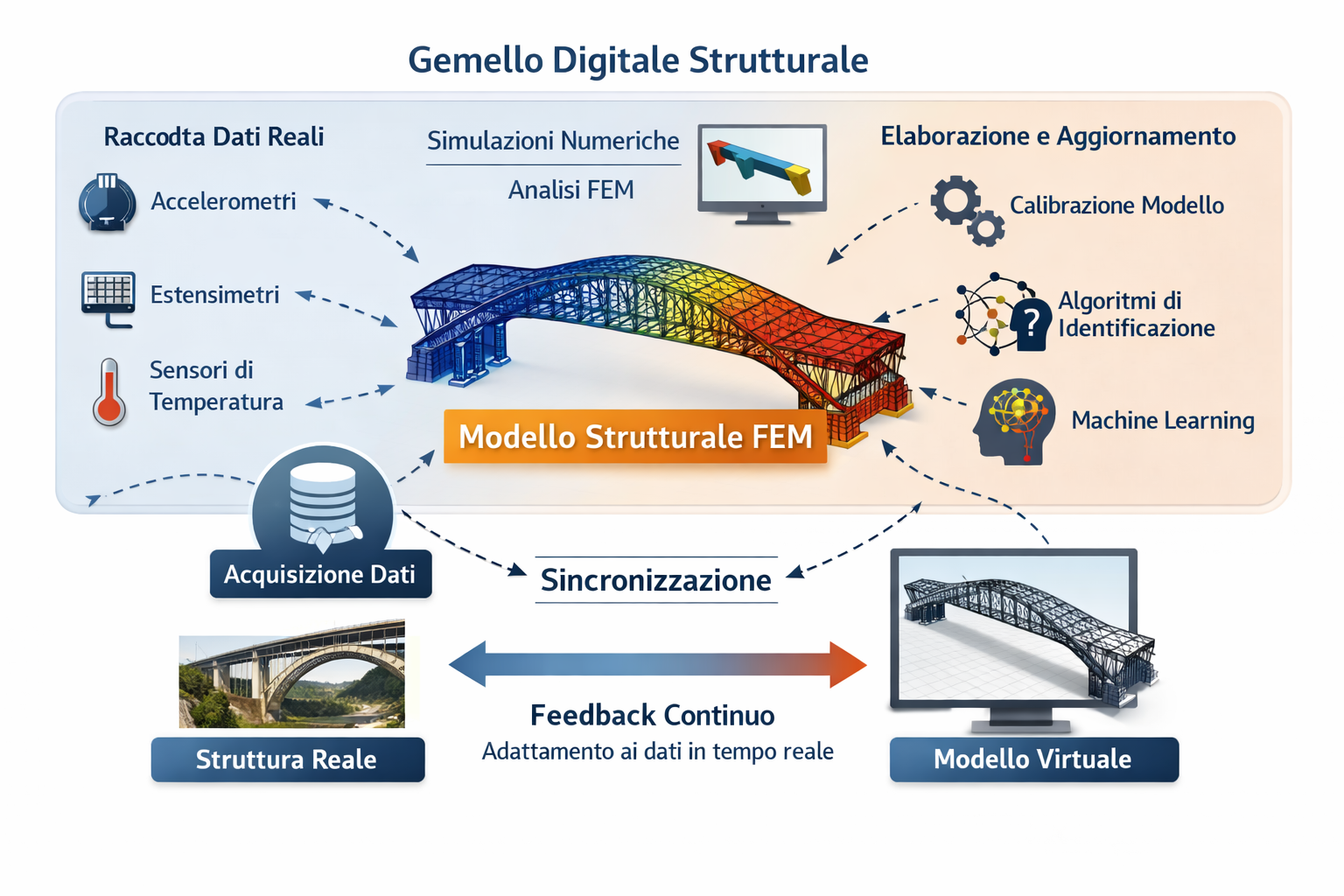

La realizzazione di un Digital Twin strutturale efficace richiede una chiara definizione della sua architettura, intesa come l’insieme coerente di modelli fisici, sistemi di acquisizione dati e strumenti di elaborazione in grado di mantenere il legame continuo tra struttura reale e rappresentazione numerica. A differenza di un modello di calcolo tradizionale, il gemello digitale non è un singolo algoritmo computazionale, ma piuttosto va interpretato come un ecosistema integrato, il quale è progettato per evolversi nel tempo e adattarsi alle condizioni operative del sistema industriale.
Al centro dell’architettura si colloca ovviamente un modello fisico-strutturale del componente o impianto, che costituisce la base teorica del Digital Twin. Questo modello è generalmente derivato da analisi FEM tradizionali e descrive il comportamento elastico, dinamico o termo-meccanico della struttura, a seconda delle esigenze di progetto, includendo ovviamente le principali non linearità rilevanti. Ora, a differenza del passato, per consentire al gemello digitale di operare come uno strumento predittivo affidabile, il modello è concepito per interagire con dati reali provenienti dal campo. Questa caratteristica deve essere comunque implementata mantenendo una complessità di calcolo contenuta, per evitare problemi di aggiornabilità e contenere tempi di calcolo.

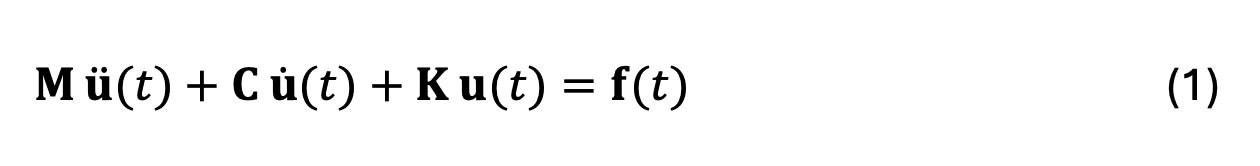

Per descrivere il comportamento reale in esercizio, il Digital Twin utilizza la formulazione dinamica:
(1)
in cui M, C, K sono le matrici di massa, smorzamento e rigidezza, u(t) è il vettore degli spostamenti strutturali, u (t) e ü (t) sono velocità e accelerazioni, f (t) è il vettore dei carichi esterni equivalenti. Questa equazione consente di correlare direttamente le misure dinamiche (accelerazioni, vibrazioni) con il modello numerico, ed è alla base della sincronizzazione tra struttura fisica e gemello digitale.
Modelli strutturali e livelli di fedeltà
Uno degli aspetti chiave nella progettazione dell’architettura di un Digital Twin riguarda la scelta del livello di fedeltà del modello strutturale. Nella creazione di un modello strutturale, non è sempre necessario riprodurre ogni dettaglio geometrico o ogni materiale, anzi quando possibile è meglio adottare semplificazioni tali da cogliere i fenomeni dominanti con errori contenuti, ma con un costo computazionale gestibile. La definizione del giusto compromesso tra accuratezza e rapidità di calcolo è sempre stata la principale responsabilità del progettista, e a maggior ragione incide direttamente anche sulla capacità del Digital Twin di operare correttamente e in tempo (quasi) reale.
All’atto pratico si opta per affiancare il modello di riferimento principale con versioni semplificate, le quali servono per l’aggiornamento rapido dello stato strutturale o per l’esecuzione di simulazioni di tipo parametrico, ovvero variando solo determinate caratteristiche del modello stesso (dimensioni, proprietà del materiale, etc.) Questi modelli possono essere ottenuti tramite tecniche di semplificazione, che preservano le caratteristiche dinamiche principali della struttura, oppure attraverso approcci basati su regressione e apprendimento automatico, addestrati a partire da simulazioni ad alta fedeltà. La coesistenza di più livelli di modellazione consente al Digital Twin di adattarsi a diverse esigenze operative, passando dall’analisi dettagliata alla valutazione rapida di scenari alternativi.
Integrazione dei dati e sincronizzazione con il sistema reale

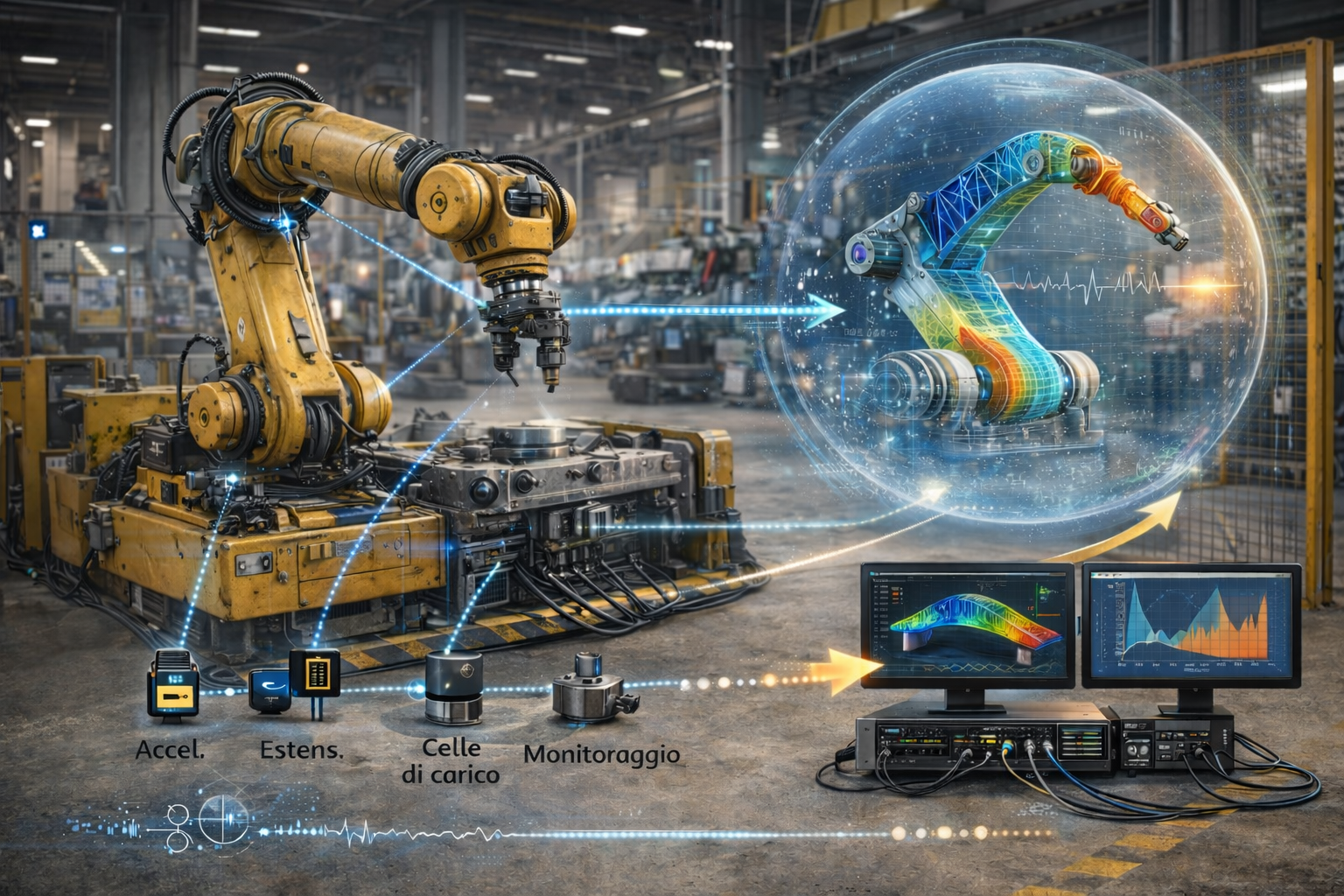

Il secondo pilastro dell’architettura del Digital Twin è rappresentato dal flusso di dati provenienti dalla struttura reale. Sensori distribuiti misurano grandezze come deformazioni, accelerazioni, temperature o carichi, fornendo una fotografia continua dello stato del sistema. Questi dati devono essere acquisiti, filtrati e sincronizzati con il modello numerico, in modo da garantire la coerenza temporale e fisica tra realtà e simulazione.

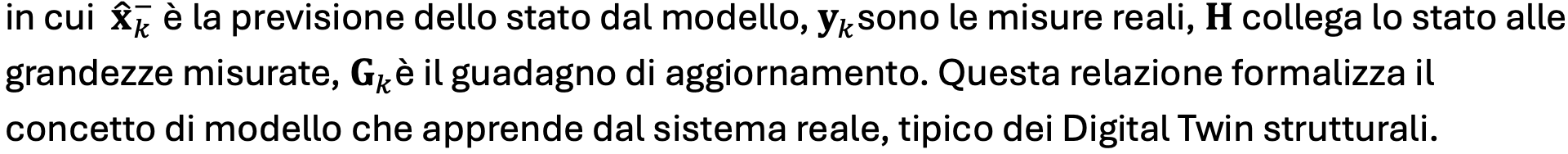

La sincronizzazione non si limita a un semplice confronto tra valori misurati e calcolati, ma implica un processo di aggiornamento del modello, spesso basato su tecniche di identificazione dei parametri o di stima dello stato. In questo contesto, l’architettura del Digital Twin deve prevedere algoritmi in grado di correggere rigidezze equivalenti, masse concentrate o condizioni al contorno, compensando le discrepanze tra modello ideale e comportamento reale. Questo aggiornamento continuo consente di mantenere il gemello digitale allineato alla struttura fisica, anche in presenza di variazioni operative o degrado progressivo.
Dal punto di vista progettuale, la gestione della sincronizzazione richiede una visione sistemica, che integri competenze di meccanica strutturale, sensoristica e trattamento dei segnali. La qualità del Digital Twin dipende infatti non solo dalla bontà del modello di calcolo, ma anche dall’affidabilità dei dati e dalla robustezza delle procedure di aggiornamento. Una architettura ben progettata permette di trasformare il flusso di dati in informazione utile, rendendo il gemello digitale uno strumento operativo per la progettazione.
Con questa impostazione, il Digital Twin strutturale diventa una piattaforma di integrazione tra teoria e pratica, capace di supportare il progettista lungo tutto il ciclo di vita del prodotto. La struttura reale e il suo gemello digitale non sono più entità separate, ma parti di un unico sistema, in cui il modello guida l’interpretazione dei dati che, a loro volta, alimentano l’evoluzione del modello.
Calibrazione del Digital Twin tramite dati sperimentali
Uno degli elementi distintivi del Digital Twin strutturale rispetto ai modelli di calcolo tradizionali è la capacità di migliorare progressivamente la propria accuratezza attraverso il confronto sistematico con dati sperimentali. Come abbiamo detto quindi, la modellazione rappresenta un processo iterativo, in cui il modello viene continuamente ricalibrato per riflettere il comportamento reale della struttura. La qualità predittiva del gemello digitale dipende quindi in larga misura dalle strategie adottate per la calibrazione e dall’integrazione corretta con le misure sperimentali.
Infatti, nella pratica le discrepanze tra modello e realtà possono avere molteplici origini: incertezze sulle proprietà dei materiali, approssimazioni geometriche, condizioni al contorno non perfettamente note o fenomeni non lineari trascurati nella fase di modellazione iniziale.
Il primo livello di calibrazione di un Digital Twin strutturale riguarda l’identificazione dei parametri del modello. Attraverso il confronto tra risposte misurate e risposte simulate, è possibile individuare le grandezze che influenzano maggiormente lo scostamento tra modello e sistema reale. Tipicamente, tali parametri includono rigidezze equivalenti, masse concentrate, coefficienti di smorzamento o condizioni di vincolo effettive, che difficilmente possono essere determinate con precisione nella fase di progettazione preliminare.
Le tecniche di identificazione si basano su procedure inverse, in cui i parametri del modello vengono modificati iterativamente fino a minimizzare la differenza tra risultati numerici e dati sperimentali. Questo processo può essere applicato sia a grandezze statiche, come spostamenti e deformazioni, sia a risposte dinamiche, come frequenze proprie e forme modali. In particolare, l’analisi modale sperimentale rappresenta uno strumento fondamentale per la calibrazione dei Digital Twin strutturali, poiché consente di correlare in modo diretto le caratteristiche dinamiche della struttura con quelle previste dal modello.
Dal punto di vista progettuale, la correlazione modello–realtà non deve essere interpretata come un semplice esercizio di fitting numerico, ma come un mezzo per comprendere quali ipotesi di progetto risultano più critiche. Un modello calibrato non è necessariamente più complesso, ma sicuramente è più rappresentativo, poiché incorpora le informazioni provenienti dall’esperienza operativa del sistema. Al termine di questa calibrazione, il progettista stesso avrà compreso molte più informazioni e dettagli sul funzionamento del sistema che ha di fronte. Il Digital Twin integra dati sperimentali attraverso una stima iterativa dello stato strutturale.
Aggiornamento continuo e apprendimento del sistema
Un aspetto particolarmente innovativo del Digital Twin è la possibilità di estendere la calibrazione oltre la fase di collaudo iniziale, rendendola un processo continuo durante l’esercizio. Ovvero, mentre il sistema opera, nuovi dati diventano disponibili, consentendo di monitorare l’evoluzione delle proprietà strutturali nel tempo. Fenomeni come l’allentamento dei giunti, la comparsa di cricche o la variazione delle condizioni di carico possono essere intercettati attraverso variazioni misurabili nella risposta strutturale, che il Digital Twin è in grado di assimilare.
Questo aggiornamento continuo introduce una forma di “apprendimento” del sistema, che consiste nel fatto che il modello evolve parallelamente alla struttura fisica. Dal punto di vista ingegneristico, ciò permette di distinguere tra variazioni temporanee, legate alle condizioni operative, e cambiamenti permanenti, associati a processi di degrado. Il gemello digitale diventa così uno strumento di interpretazione avanzata dei dati, capace di fornire al progettista indicazioni quantitative sull’effettivo stato della struttura.
L’integrazione di tecniche di modellazione avanzata e calibrazione sperimentale trasforma il Digital Twin in un ponte tra progettazione e sperimentazione. Il modello non sostituisce le prove fisiche, ma ne amplifica il valore informativo, consentendo di estendere i risultati sperimentali a scenari non direttamente osservabili. In questo modo, la progettazione industriale si arricchisce di una dimensione adattiva e predittiva, in cui il confine tra calcolo e realtà diventa sempre più sottile e funzionale agli obiettivi di affidabilità e prestazione del sistema.
Predizione del comportamento in esercizio
Una volta definita un’architettura coerente e calibrato il modello attraverso dati sperimentali, il Digital Twin strutturale diventa uno strumento efficace per la predizione del comportamento in esercizio. La peculiarità di questo strumento è la possibilità di anticipare scenari di funzionamento reali, difficilmente riproducibili in fase di collaudo, e di valutare l’impatto delle scelte progettuali lungo l’intero ciclo di vita del prodotto. La predizione non si limita a una stima delle grandezze strutturali istantanee, ma si estende all’evoluzione temporale delle prestazioni, includendo fenomeni cumulativi come la fatica e il degrado.
Infatti, le strutture operano raramente nelle condizioni nominali ipotizzate in fase di progetto: variazioni dei carichi, cambiamenti nel ciclo di lavoro e interazioni con l’ambiente circostante influenzano in modo significativo la risposta strutturale. Il Digital Twin, aggiornato sulla base dei dati reali, consente di simulare queste condizioni operative effettive, riducendo l’incertezza associata alle previsioni e fornendo una base quantitativa per decisioni progettuali più mirate.
Analisi predittiva di deformazioni, vibrazioni e fatica
Uno degli ambiti ad alto potenziale è l’analisi predittiva delle deformazioni e delle vibrazioni in esercizio. Grazie alla sincronizzazione con il sistema reale, il gemello digitale è in grado di ricostruire lo stato tensionale della struttura anche in punti non direttamente strumentati, sfruttando la coerenza del modello fisico. Questa capacità è particolarmente rilevante per strutture complesse, in cui l’installazione di sensori su tutte le zone critiche risulterebbe impraticabile.
In ambito dinamico, il Digital Twin permette di monitorare la eventuale migrazione delle frequenze proprie e la variazione delle forme modali, fornendo indicazioni predittive su possibili fenomeni di risonanza o instabilità. Dal punto di vista progettuale, queste informazioni consentono di valutare la robustezza della soluzione adottata rispetto a scenari di utilizzo non previsti inizialmente. Analogamente, l’integrazione dei dati di carico reali nel modello permette di stimare il danno a fatica accumulato, superando gli approcci tradizionali basati su spettri di carico ipotizzati.

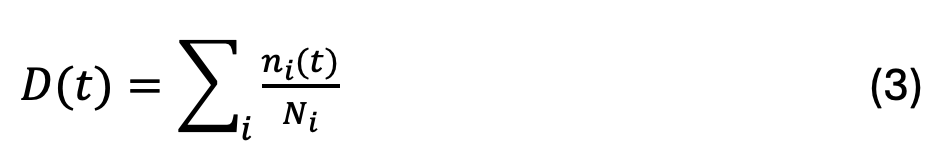

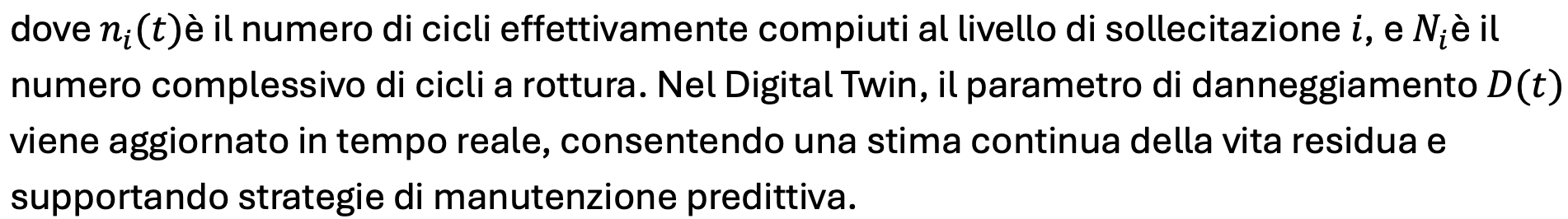

La predizione della durabilità strutturale si basa sull’accumulo del danno:
Impatto sulle scelte di progetto
La capacità predittiva del Digital Twin ha ricadute dirette sulle decisioni progettuali, trasformando lo sviluppo del prodotto in un ciclo iterativo supportato dai dati. In fase di progettazione preliminare, il gemello digitale può essere utilizzato per confrontare configurazioni alternative, simulando il loro comportamento in condizioni operative realistiche. Questo approccio riduce il ricorso a fattori di sicurezza eccessivi, spesso introdotti per compensare l’incertezza, e consente una progettazione più efficiente dal punto di vista strutturale.
Durante la fase di industrializzazione, il Digital Twin supporta l’ottimizzazione “fine” del progetto, evidenziando le aree in cui è possibile ridurre massa o rigidezza senza compromettere le prestazioni. In alcuni casi, le informazioni ottenute da impianti già funzionanti possono essere utilizzate per migliorare le versioni successive, creando un flusso di conoscenza che collega direttamente l’esperienza operativa al processo di progettazione. Questo meccanismo di retroazione rappresenta uno dei principali vantaggi del metodo cosiddetto “data-driven”, poiché consente di capitalizzare i dati raccolti lungo la vita del prodotto.
Affidabilità e gestione del ciclo di vita
È importante porre l’attenzione anche su un altro aspetto: il modo in cui gli impianti industriali vengono progettati, gestiti e fatti evolvere nel tempo. Infatti, le implicazioni dell’approccio Digital Twin si riflettono direttamente sull’affidabilità delle strutture, sulle strategie di manutenzione e sulle modalità di sviluppo di nuovi prodotti. In un contesto competitivo, in cui la continuità operativa e la riduzione dei costi di fermo impianto sono fattori critici, il gemello digitale diventa uno strumento strategico per il progettista e per l’azienda.
Dal punto di vista dell’affidabilità, il Digital Twin consente di superare l’approccio tradizionale basato su verifiche statiche e fattori di sicurezza conservativi. Grazie alla conoscenza del comportamento reale in esercizio, è possibile valutare in modo più accurato i margini strutturali effettivamente disponibili e individuare le condizioni che portano la struttura a operare in prossimità dei limiti progettuali. Questa consapevolezza permette di progettare sistemi più efficienti, riducendo il sovradimensionamento senza compromettere la sicurezza. Allo stesso tempo, la capacità di monitorare l’evoluzione delle prestazioni strutturali nel tempo contribuisce a individuare precocemente situazioni di rischio, aumentando la robustezza complessiva del sistema.
Manutenzione predittiva
In ambito di manutenzione predittiva, applicando l’integrazione del modello strutturale con i dati di esercizio, il gemello digitale consente di stimare lo stato di salute della struttura e di prevederne l’evoluzione futura. A differenza della manutenzione programmata, basata su intervalli temporali fissi, l’approccio predittivo permette di pianificare gli interventi in funzione delle reali condizioni operative, riducendo sia il rischio di guasti improvvisi sia i costi associati a interventi non necessari.
Di conseguenza, il progettista non è più chiamato esclusivamente a garantire il rispetto dei requisiti iniziali, ma può contribuire alla definizione delle strategie di manutenzione, fornendo indicazioni quantitative sulla vita residua dei componenti e sulle modalità di intervento più efficaci.
Sviluppo prodotto
L’impatto del Digital Twin strutturale si estende infine al processo di sviluppo di nuovi prodotti. Le informazioni raccolte durante l’esercizio dei sistemi esistenti possono essere utilizzate per migliorare le generazioni successive, riducendo l’incertezza nelle fasi iniziali di progetto. Questo approccio consente di accorciare i cicli di sviluppo, limitare il numero di prototipi fisici e orientare le scelte progettuali sulla base di dati reali, piuttosto che su ipotesi conservative.
La progettazione industriale si evolve così da un processo prevalentemente deterministico a un sistema adattivo, in cui modelli e dati interagiscono continuamente. Il gemello digitale non sostituisce l’esperienza del progettista, ma ne amplifica il ruolo, fornendo strumenti avanzati per interpretare la complessità dei sistemi moderni e guidarne l’evoluzione in modo consapevole e predittivo. La progettazione industriale entra in una fase in cui simulazione, sperimentazione e gestione operativa convergono. Questa convergenza rappresenta uno dei pilastri dell’ingegneria industriale dei prossimi anni e apre la strada a sistemi più affidabili, efficienti e progettati in stretta connessione con il loro reale contesto di utilizzo.
