TECHNE Srl, azienda specializzata in tarature, misure 3D e testing, presenta una soluzione innovativa che rende le maschere di fissaggio più leggere, maneggevoli e precise.
TECHNE Srl, azienda di Brescia specializzata in servizi integrati di metrologia, deposita il brevetto di maschere di fissaggio per controlli dimensionali. Il brevetto nasce da una precisa esigenza del mercato: ottimizzare i processi di controllo dimensionale dei componenti.
Negli ultimi anni il controllo qualità è diventato un fattore strategico di competitività, spinto dalla crescente richiesta di standard sempre più elevati lungo l’intera filiera produttiva.
In questo contesto opera TECHNE srl, da sempre impegnata a promuovere la cultura della qualità e della precisione nei processi industriali. Grazie alla presenza di laboratori altamente specializzati e a competenze integrate, l’azienda si propone come partner unico, capace di sviluppare soluzioni personalizzate con tecnologie e strumentazioni all’avanguardia.
È proprio dalla sinergia di queste competenze che nasce la nuova generazione di fixture brevettate.
Il brevetto: precisione, leggerezza e maneggevolezza

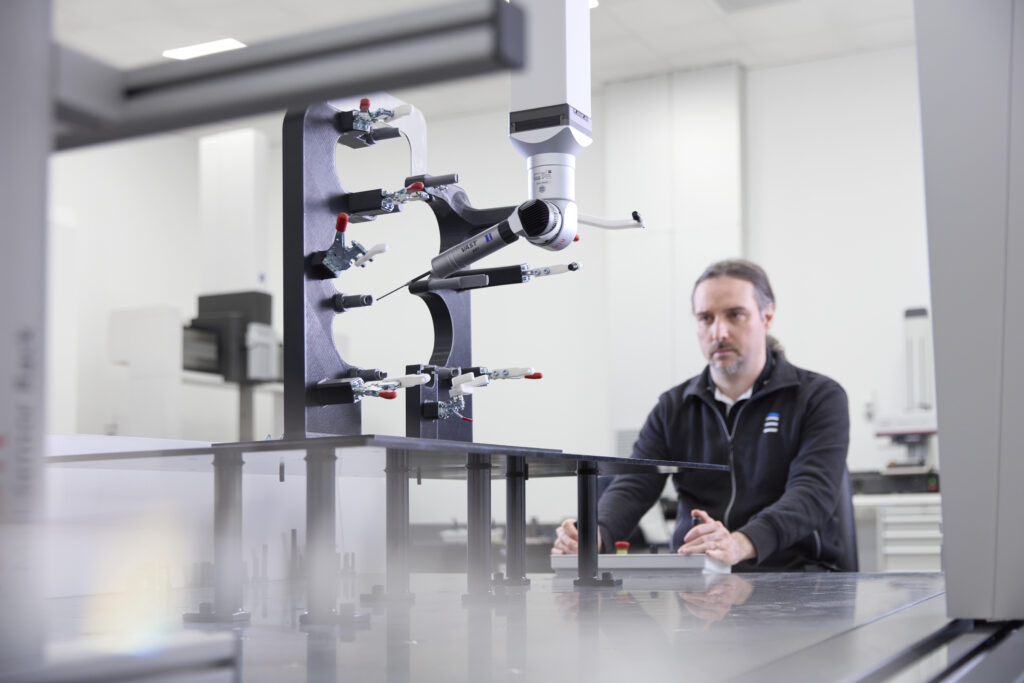

Il brevetto depositato da TECHNE nasce per ottimizzare il controllo dimensionale dei componenti. La soluzione garantisce rilievi più affidabili, semplifica la gestione delle maschere di grandi dimensioni e amplia il campo di applicazione. A questi si aggiungono una maggiore leggerezza delle maschere, costi di produzione ridotti e tempi di realizzazione più rapidi. La soluzione combina due tecnologie: stampa 3D FDM per la struttura principale con dimensioni fino a un metro cubo, stampa 3D in resina per i punti di fissaggio, materiale che garantisce precisione e stabilità nel tempo. I punti di ancoraggio, cuore del brevetto, vengono poi regolati e certificati dal laboratorio misure dimensionali tramite la macchina CMM ZEISS PRISMO, garantendo una precisione di ±0,02 mm.

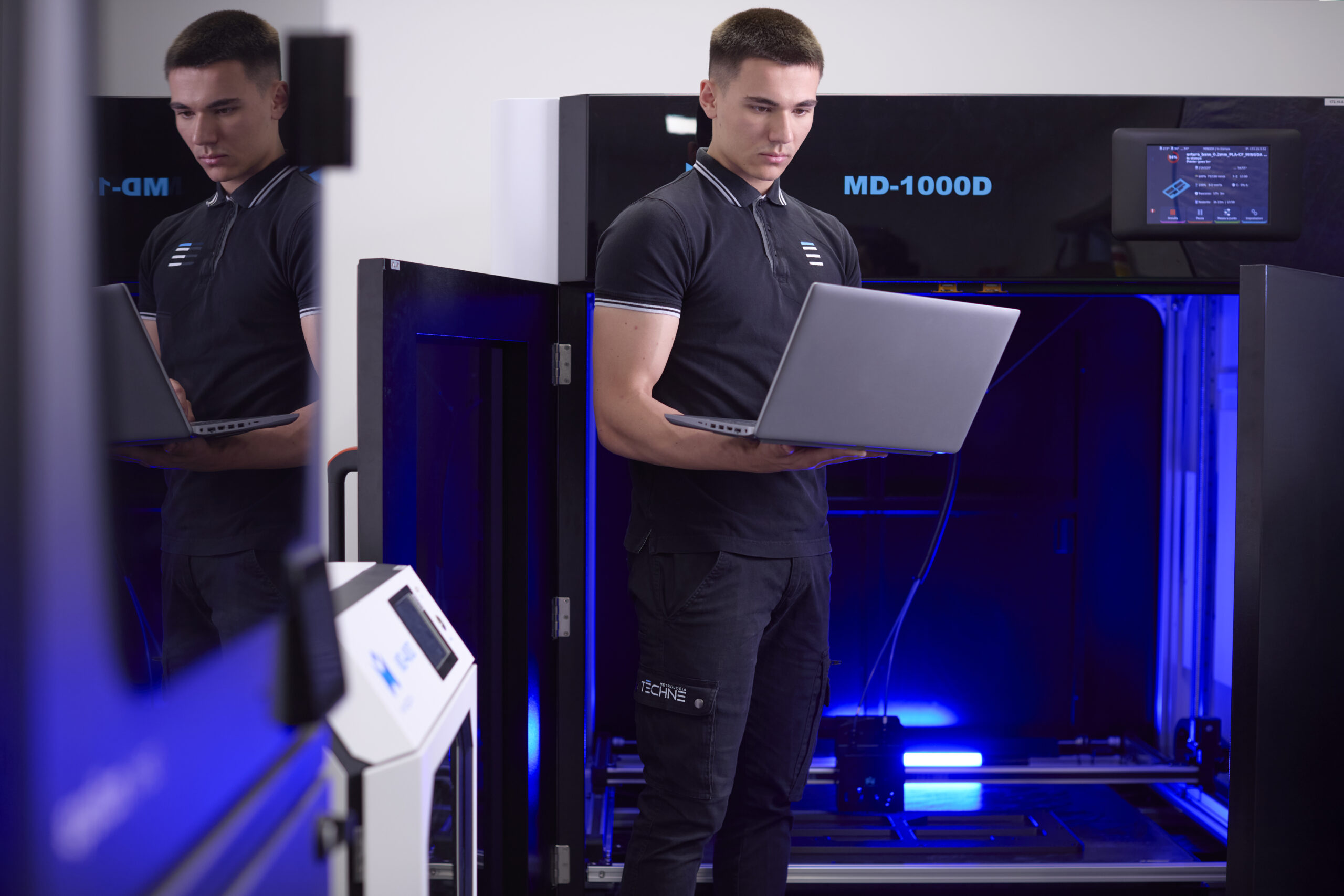

Laboratorio stampa 3D
Tutte le fasi del processo, dalla progettazione alla produzione fino alla verifica metrologica, vengono gestite internamente nei laboratori TECHNE di progettazione CAD, stampa 3D e misure dimensionali, con controllo diretto e accurato di ogni fase.
«Questo brevetto rappresenta il risultato di un importante percorso di ricerca e sviluppo condotto internamente, durante il quale abbiamo sperimentato materiali, tecnologie e soluzioni progettuali fino a individuare il risultato più efficace e innovativo», afferma Davide Peli, CEO di TECHNE. «Un traguardo reso possibile dalla fiducia dei nostri clienti, che ci hanno coinvolto per rispondere a un’esigenza concreta. Da quella sfida è nato un nuovo prodotto, oggi brevettato.»
Le nuove maschere sono inoltre dotate di sistemi di bloccaggio rapido e molle di serraggio, pensati per velocizzare il controllo dimensionale in lotti e sono altresì idonee alle analisi tomografiche grazie alla sostituzione di componenti accessori metallici con equivalenti in materiale plastico o alluminio. La ricerca della soluzione è coinvolto anche il tema sostenibilità. Il composto impiegato contiene materiali rinnovabili, che riducono l’impatto ambientale in fase di produzione e consentono di riciclare facilmente i componenti a fine vita o in caso di errore di stampa. Il brevetto è applicabile a tutti i settori in cui sono presenti componenti plastici o in materiale composito: automotive, aerospaziale, medicale, motorsport, industria chimica, navale, Oil&Gas, elettronica ed elettrodomestici.

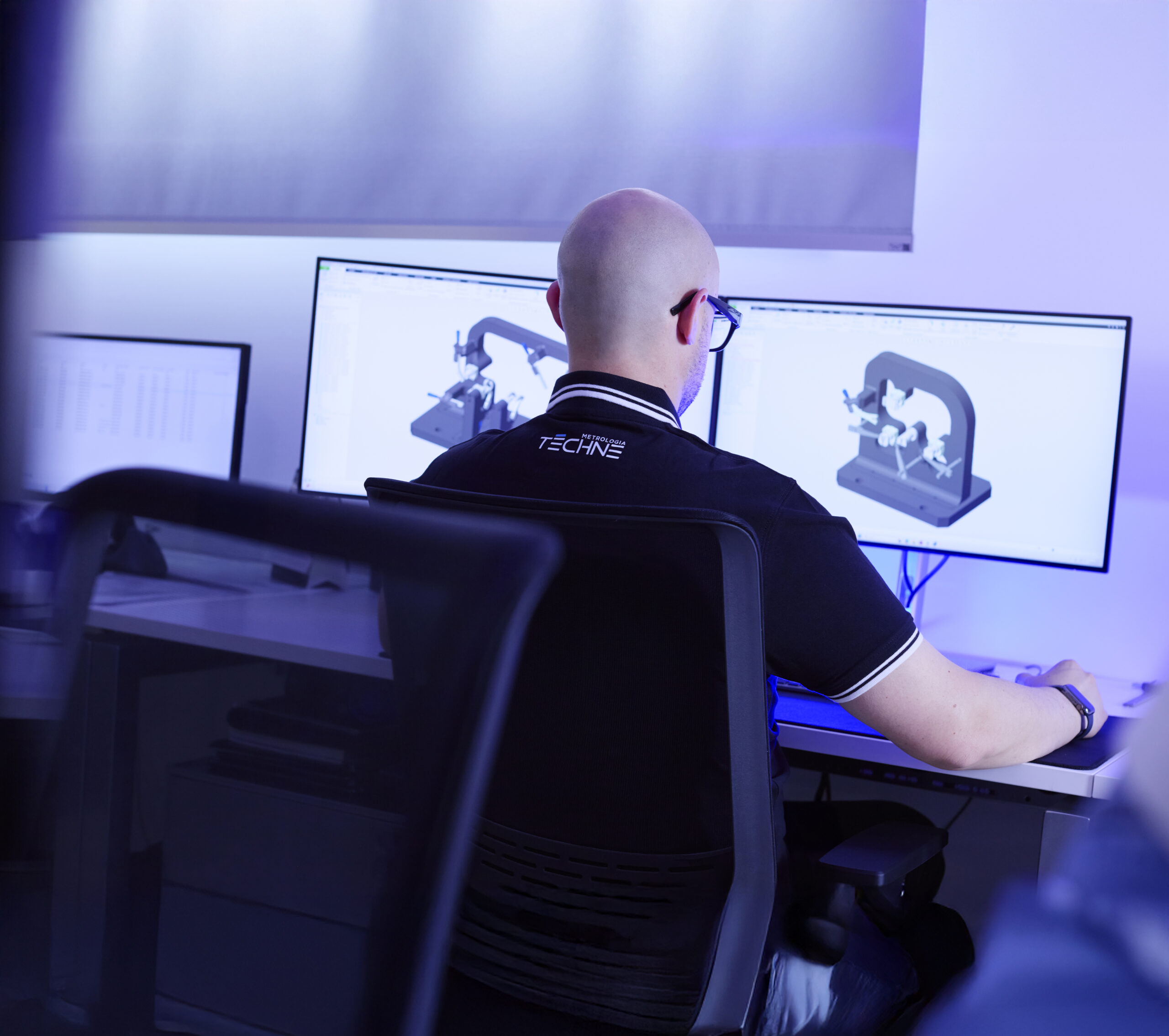

Laboratorio Progettazione CAD
Il punto di partenza: attrezzature
Il deposito del brevetto arriva da anni di lavoro e sviluppo di competenze nella realizzazione di posaggi e attrezzature studiati per interfacciare al meglio il componente e la macchina di misura. Ma anche in questo ambito TECHNE ha sviluppato diverse soluzioni innovative. In ambito metrologico, ha ideato il sistema a piastra fissa. La maschera viene agganciata alla base tramite dei magneti, permettendo all’operatore una intercambiabilità dei posaggi più rapida, riducendo i rischi di un errato montaggio. Parallelamente al campo metrologico, sono state sviluppate attrezzature speciali ideali per particolari test di resistenza: fixture per prove di vibrazione di componenti automotive. In questo settore vengono effettuate prove di vibrazione combinate a shock termici. Per rispondere a questa esigenza, TECHNE ha sviluppato attrezzature di fissaggio capaci di garantire prestazioni eccellenti in un range di temperature critico, dai -50°C fino a +85°C. Il vantaggio competitivo si identifica in tre pilastri: leggerezza, minore massa sospesa sul vibratore; velocità, eliminazione dei tempi di attrezzaggio macchina e la produzione diretta dal file CAD; costi abbattuti, riduzione dello spreco di materiale. Con questa nuova gamma di attrezzature, TECHNE si conferma il partner strategico per i laboratori di prova e i tier dell’automotive.
